Bộ Khóa Lockout Tagout (LOTO): Tiêu Chuẩn Cô Lập Năng Lượng Nguy Hiểm Cho Nhà Máy

Trong thực tế vận hành sản xuất tại các nhà máy cơ khí, chế biến, bao bì hay nhiệt điện, hơn 80% sự cố tai nạn lao động nghiêm trọng trong công tác bảo trì không bắt nguồn từ việc hỏng hóc kết cấu máy. Nguyên nhân cốt tử đến từ việc nguồn năng lượng bị tái kích hoạt ngoài ý muốn (Unexpected Energization) hoặc sự giải phóng đột ngột của năng lượng tồn dư (Residual Stored Energy) khi kỹ thuật viên đang thao tác bên trong vùng nguy hiểm.

Một công nhân vô tình bấm nút Start trên tủ điều khiển, một kỹ sư ca sau đóng lại Aptomat trong tủ phân phối mà không biết có người đang sửa động cơ, hoặc một van hơi áp lực bị rò rỉ khí nóng do không được khóa chặn cơ học – tất cả những kịch bản này đều dẫn đến chấn thương nghiêm trọng hoặc tử vong nếu nhà máy chỉ dựa vào các biện pháp nhắc nhở truyền miệng hay dán giấy cảnh báo tạm bợ.

Để triệt tiêu mối nguy hiểm này, các tập đoàn sản xuất hàng đầu thế giới và các doanh nghiệp FDI bắt buộc phải áp dụng quy chuẩn Lockout/Tagout (LOTO) theo tiêu chuẩn an toàn lao động quốc tế OSHA 29 CFR 1910.147 và ISO 45001:2018.

Hiểu Đúng Bản Chất: Lockout Khác Gì So Với Việc Tắt Máy Thông Thường?

Rất nhiều phân xưởng tại Việt Nam hiện nay vẫn nhầm lẫn giữa việc "Tắt thiết bị" (Shutdown) và "Cô lập nguồn năng lượng bằng khóa an toàn" (Lockout Tagout):

Tắt máy bằng công tắc hoặc màn hình HMI: Chỉ làm ngắt tín hiệu điều khiển của mạch logic (Control Circuit). Nguồn điện động lực 380V - 660V vẫn đang cấp đến cọc đấu dây của biến tần, khởi động từ. Lỗi phần mềm, chập mạch điều khiển hoặc ai đó vô tình chạm vào nút bấm đều có thể làm động cơ quay trở lại ngay lập tức.
Quy trình Lockout/Tagout (LOTO): Là hành động sử dụng các cơ cấu cơ học chuyên dụng để ngắt đứt đoạn hoàn toàn nguồn cấp năng lượng tại điểm cách ly vật lý (kéo dao cách ly, hạ cần gạt MCCB, đóng kín tay gạt van), sau đó bấm trực tiếp ổ khóa an toàn MasterLock 410 vào vị trí đó và giữ chìa khóa duy nhất trong túi của người thợ trực tiếp thao tác. Không ai trên thế giới có thể tái cấp nguồn cho máy nếu người kỹ thuật viên đó chưa hoàn thành công việc và tự tay mở khóa.

6 Dạng Năng Lượng Nguy Hiểm Bắt Buộc Phải Cô Lập Trước Khi Bảo Trì

Quy trình LOTO không chỉ giới hạn ở dòng điện mà bao trùm toàn bộ các nguồn năng lượng có khả năng gây sát thương trong nhà máy công nghiệp:

Năng lượng điện (Electrical Energy): Nguồn điện 3 pha động lực hạ thế và trung thế cấp cho motor, lò nung, máy nén; nguồn điện điều khiển 24V - 220V; điện tích tồn dư bên trong các bộ tụ bù công suất hoặc khối tụ lọc DC Bus của biến tần. Cần kết hợp trang bị găng tay cách điện ActivArmr khi thao tác cô lập tủ điện.
Năng lượng khí nén (Pneumatic Energy): Áp lực từ 6 đến 10 bar trong đường ống và xi lanh khí nén có thể kích hoạt các tay gắp robot, dao cắt, cơ cấu dập chuyển động đột ngột ngay cả khi nguồn điện tổng đã ngắt.
Năng lượng thủy lực (Hydraulic Energy): Dầu thủy lực áp suất cực cao từ 50 đến 350 bar tồn đọng trong đường ống và bình tích áp (Hydraulic Accumulator), có khả năng phụt xuyên qua da hoặc làm sập bàn ép máy dập.
Năng lượng nhiệt & Hơi nóng (Thermal & Steam Energy): Hơi nước bão hòa, nước ngưng nhiệt độ cao, dầu truyền nhiệt trong hệ thống lò hơi, đường ống sấy có thể gây bỏng nhiệt độ sâu nếu van chặn không được khóa cứng.
Năng lượng hóa chất & Chất khí độc hại: Dòng chảy của axit, kiềm, dung môi hữu cơ hoặc khí độc trong đường ống dẫn. Tại các khu vực này, kỹ sư bắt buộc phải mang theo thiết bị đo khí công nghiệp để kiểm soát nồng độ rò rỉ trước khi tiếp cận van khóa.
Thế năng & Động năng cơ học (Kinetic & Gravitational Energy): Các đối trọng, bàn nâng khuôn ép treo lơ lửng, bánh đà quán tính lớn chưa dừng hẳn, hoặc các cụm lò xo đang ở trạng thái nén căng sẵn sàng bung ra.

Quy Trình LOTO 6 Bước Chuẩn OSHA 29 CFR 1910.147

Để đảm bảo loại bỏ hoàn toàn rủi ro, tiêu chuẩn an toàn lao động OSHA của Bộ Lao động Hoa Kỳ quy định nghiêm ngặt quy trình 6 bước không được phép đốt cháy giai đoạn:

Bước 1: Khảo sát & Chuẩn bị ngắt (Preparation)

Người thực hiện LOTO phải nhận diện chính xác loại máy móc cần sửa chữa, khảo sát sơ đồ một sợi SLD (Single Line Diagram) và bản vẽ công nghệ P&ID để định vị toàn bộ các điểm cấp năng lượng. Xác định rõ năng lượng tiềm ẩn và chuẩn bị đầy đủ bộ kit khóa an toàn Lockout Tagout phù hợp.

Bước 2: Tắt thiết bị (Shutdown)

Thông báo cho toàn bộ công nhân vận hành trong khu vực về việc thiết bị sắp dừng hoạt động. Thực hiện tắt máy tuần tự theo quy trình vận hành tiêu chuẩn (SOP), ngắt từ hệ thống điều khiển trung tâm SCADA/HMI hoặc nút dừng cục bộ để máy hạ tải an toàn, tránh cắt tải đột ngột gây hồ quang điện hay sốc áp thủy lực.

Bước 3: Cô lập các nguồn năng lượng (Isolation)

Tác động cơ học trực tiếp vào các phần tử ngắt: Kéo mở dao cách ly, gạt Aptomat/MCCB về vị trí OFF, đóng chặt các van bi, van cổng, van bướm cấp lưu chất, đóng van xả cấp khí nén.

Bước 4: Thực hiện Khóa và Treo thẻ cảnh báo (Lockout/Tagout)

Bấm khóa an toàn LOTO chuyên dụng vào từng điểm cô lập.
Áp dụng nguyên tắc vàng: "One Person, One Lock, One Key" (Một người, một khóa, một chìa). Mỗi kỹ sư phải sử dụng ổ khóa riêng của mình, không dùng chung ổ khóa và không chia sẻ chìa khóa cho bất kỳ ai.
Gắn thẻ cảnh báo Danger Tag ghi đầy đủ: Tên kỹ thuật viên, số điện thoại, bộ phận, lý do cô lập và thời gian dự kiến hoàn thành.

Bước 5: Kiểm soát và xả triệt để năng lượng tồn dư (Stored Energy Dissipation)

Mở các van xả đáy khí nén, xả áp suất đường ống dầu, tiếp địa xả điện tích trong tụ điện biến tần, chèn các thanh chống cơ học (Safety Blocks) hoặc chốt khóa an toàn dưới bàn nâng máy dập để triệt tiêu hoàn toàn thế năng rơi tự do.

Bước 6: Xác nhận trạng thái không năng lượng (Zero Energy Verification)

Đây là bước quan trọng nhất quyết định mạng sống của người thợ:

Nhấn thử nút Start của máy tại bảng điều khiển để xác nhận thiết bị hoàn toàn không phản hồi (Push-to-test).
Sử dụng đồng hồ đo điện vạn năng (VOM) đã được kiểm định để đo điện áp giữa các pha và pha với đất, đảm bảo điện áp đo được chính xác là 0 V0\,\text{V}0V.
Kiểm tra đồng hồ đo áp suất đường ống đã chỉ về vạch 0 bar0\,\text{bar}0bar.
Sau khi đã chứng minh hệ thống đạt trạng thái Zero Energy State, kỹ thuật viên mới được phép đưa tay và dụng cụ vào sửa chữa.

Bóc Tách Cấu Tạo Của Một Bộ Thiết Bị LOTO Nhà Máy Chuyên Nghiệp

Một hệ thống LOTO tiêu chuẩn công nghiệp không sử dụng các ổ khóa đồng hay khóa cửa dân dụng thông thường, mà được thiết kế chuyên biệt từ các vật liệu phi dẫn điện, chống tia lửa và kháng hóa chất khắc nghiệt.

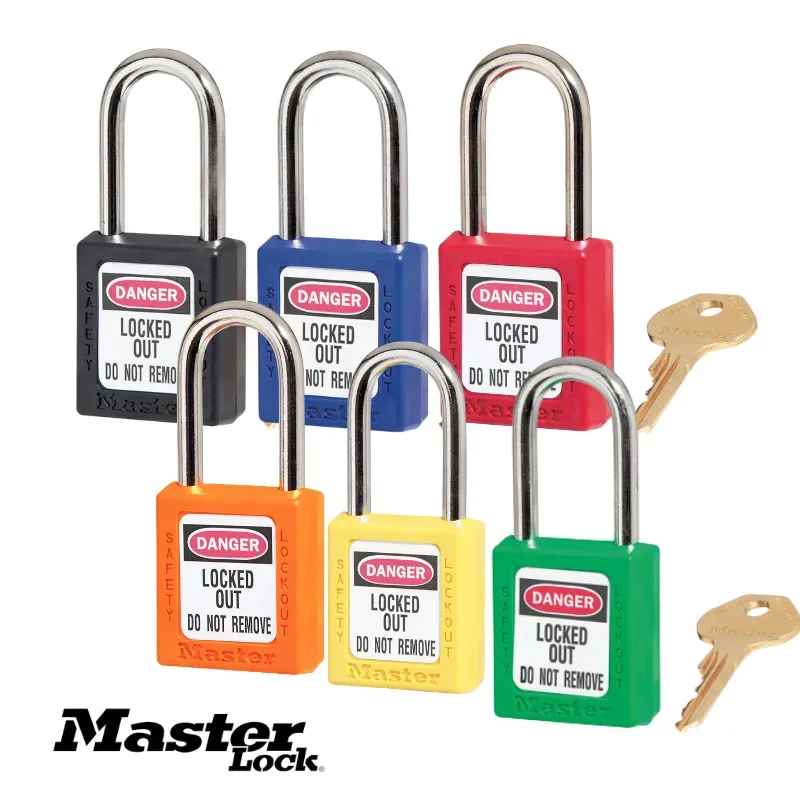

1. Ổ Khóa An Toàn Chuyên Dụng (Safety Padlocks)

Ổ khóa LOTO là trung tâm của toàn bộ quy trình, sở hữu những đặc tính kỹ thuật khắt khe:

Vật liệu thân khóa: Sản xuất từ nhựa kỹ thuật nhiệt dẻo Zenex™ độc quyền hoặc Nylon PA66 gia cường sợi thủy tinh. Thân khóa siêu nhẹ, chống ăn mòn hóa chất, chống tia UV, chịu được biên độ nhiệt cực đoan từ −57∘C-57^\circ\text{C}−57∘C đến +177∘C+177^\circ\text{C}+177∘C. Quan trọng nhất, thân khóa hoàn toàn không dẫn điện (Non-conductive) và không phát tia lửa khi va đập (Non-sparking), bảo vệ an toàn tối đa cho môi trường tủ điện và kho hóa chất.
Còng khóa: Có 2 dòng tùy chọn chuyên sâu:
Còng Nylon: Cách điện 100%100\%100%, chống phóng hồ quang trong tủ điện phân phối hạ thế.
Còng Thép mạ Chrome chống gỉ: Chống chịu lực cắt, cưa phá cơ học trong môi trường cơ khí nặng.
Tính năng giữ chìa khi mở (Key-Retaining): Ổ khóa LOTO được thiết kế đặc biệt khiến kỹ thuật viên không thể rút chìa khóa ra khi còng khóa đang ở trạng thái mở. Muốn rút chìa cất vào túi, kỹ sư bắt buộc phải bấm khóa chặt chốt còng vào điểm cô lập. Thiết kế này loại trừ 100%100\%100% nguy cơ người thợ quên bấm khóa mà tưởng rằng máy đã được bảo vệ.
Cơ chế cấp phát chìa khóa:
Keyed Different (KD): Mỗi ổ khóa có một chìa riêng biệt duy nhất, chìa này không mở được ổ khác. Đây là cấu hình chuẩn hóa cho từng cá nhân thợ bảo trì.
Keyed Alike (KA): Một chìa mở được một nhóm ổ khóa do cùng một kỹ sư quản lý, giúp giảm tải số lượng chìa phải mang theo khi đi ca.
Master Keyed (MK): Hệ thống chìa chủ phân cấp dành cho Trưởng ban An toàn EHS để mở khẩn cấp theo biên bản quy trình xử lý sự cố.

2. Thiết Bị Khóa Ngắt Mạch Điện (Circuit Breaker Lockouts)

Được chế tạo để khóa chặt cần gạt của các thiết bị đóng cắt điện mà không cần khoan đục hay thay đổi kết cấu tủ điện:

Khóa ngắt mạch thu nhỏ (Miniature Circuit Breaker - MCB): Khóa các loại CB tép 1 pha, 2 pha, 3 pha dân dụng và công nghiệp (dòng MasterLock S3821, S3822, S3823). Thiết bị có ngàm kẹp cố định cần gạt bằng ốc xoay tiện lợi không cần tuốc nơ vít.
Khóa Aptomat khối (Molded Case Circuit Breaker - MCCB): Thiết bị khóa ngắt mạch MasterLock 493B công nghệ Grip-Tight siết chặt vào cần gạt dày của MCCB công nghiệp 120V - 600V, sau đó hạ ngàm khóa và bấm ổ khóa an toàn, ngăn chặn việc đóng điện cấp cho động cơ lớn.
Khóa phích cắm điện công nghiệp (Plug Lockouts): Dạng hộp chụp tròn bọc kín toàn bộ chuôi cắm điện 1 pha 220V hoặc 3 pha 380V (MasterLock 487 / 488), ngăn ngừa ai đó vô tình cắm phích vào ổ điện.
Khóa nút ấn khẩn cấp & Công tắc xoay (Emergency Stop Lockouts): Nắp chụp Polycarbonate trong suốt bao quanh nút bấm E-Stop, ngăn chặn thao tác ấn/kéo ngoài ý muốn.

3. Thiết Bị Khóa Van Đường Ống Cơ Khí (Valve Lockouts)

Cô lập dòng chảy của chất lỏng, khí nén và hơi nóng trong hệ thống ống công nghiệp:

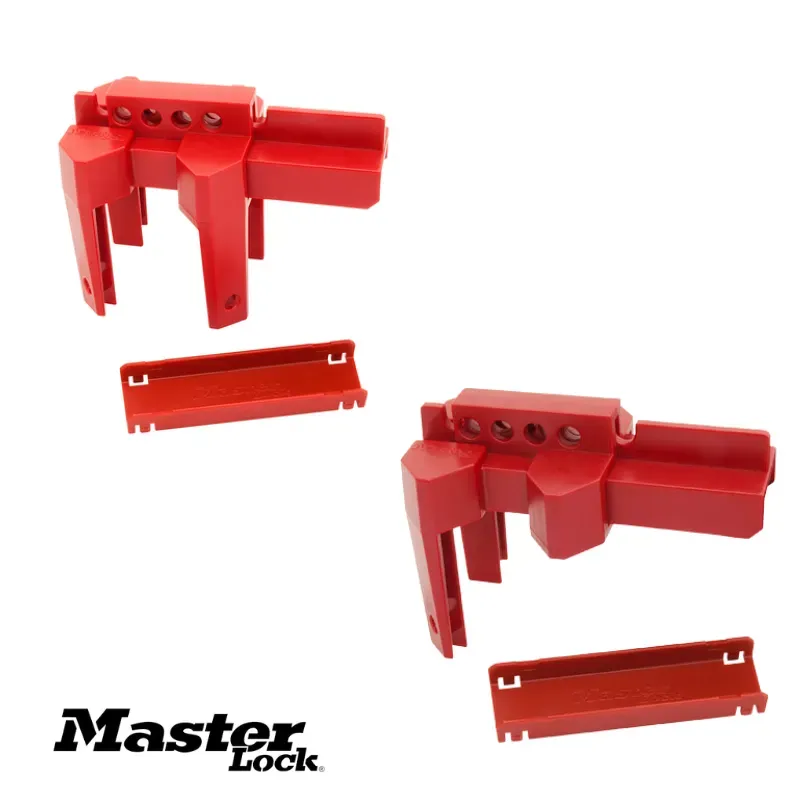

Khóa van bi tay gạt (Ball Valve Lockout): Thiết bị khóa van bi MasterLock S3080 kẹp chặt tay gạt van ở vị trí đóng vuông góc 90∘90^\circ90∘ so với thân ống, ôm sát cổ van khiến tay gạt không thể xoay chuyển. Phù hợp cho đường kính ống từ 1/4" đến 8".
Khóa van cổng xoay chụp vô lăng (Rotating Gate Valve Lockout): Thiết kế dạng hộp bán nguyệt lồng vào nhau, bao kín hoàn toàn bánh vô lăng xoay của van cổng (MasterLock 480 - 485). Thiết bị xoay tự do quanh tay vặn nên dù có tác động lực từ bên ngoài cũng không thể làm chuyển động trục van. Dải kích thước đa dạng từ 1′′1''1′′ (25mm) đến 13′′13''13′′ (330mm).
Khóa van bướm (Butterfly Valve Lockout): Kẹp chặt thanh nẹp của van bướm tay gạt, khóa chết cánh bướm ở vị trí ngăn dòng chảy.
Khóa cáp siết đa năng (Adjustable Cable Lockout): Thiết bị khóa cáp MasterLock S806 với dây cáp thép bọc vinyl cách điện dài 1.8m đến 3m. Thích hợp để luồn qua khóa cùng lúc nhiều cụm van liền kề hoặc khóa các loại van dị hình khó lắp đặt khóa chuyên dụng.

4. Càng Cua Khóa Nhóm (Group Lockout Hasps) & Thẻ Cảnh Báo (Danger Tags)

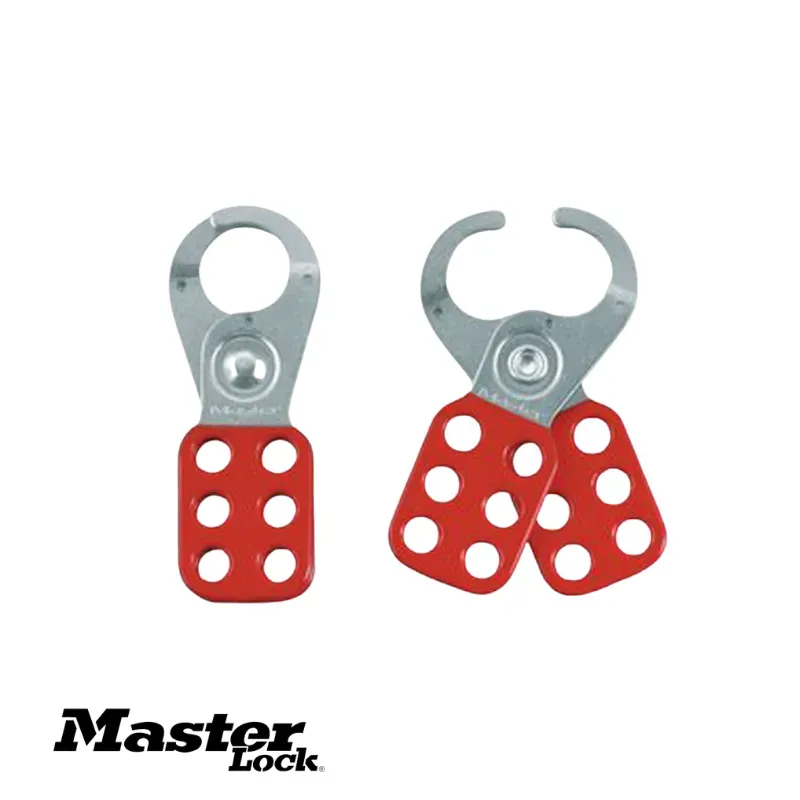

Càng cua khóa nhóm (Hasp): Khi một cụm máy móc phức tạp cần từ 2 đến 6 kỹ thuật viên cùng vào làm việc (thợ cơ khí, thợ điện, thợ điều khiển), mỗi người bắt buộc phải có một ổ khóa riêng trên điểm ngắt nguồn. Lúc này, khóa càng cua an toàn MasterLock 420 (bằng nhôm đúc hoặc thép mạ chống gỉ) hoặc MasterLock 428 (bằng nylon cách điện) sẽ được móc vào điểm cô lập. Trên thân càng cua có 6 lỗ khóa để từng người bấm ổ khóa của mình vào. Thiết bị chỉ có thể được mở ra khi người thợ cuối cùng tháo ổ khóa của họ.
Thẻ cảnh báo an toàn LOTO (Danger Tag MasterLock 497A): Chế tạo từ nhựa PVC dày 0.8mm kháng nước, dầu mỡ và hóa chất, chịu lực giật kéo trên 23kg theo chuẩn OSHA. Thẻ có màu đỏ - trắng tương phản cao, in dòng chữ cảnh báo cấm thao tác và có ô ghi thông tin chi tiết của người bảo trì bằng bút dầu không phai.

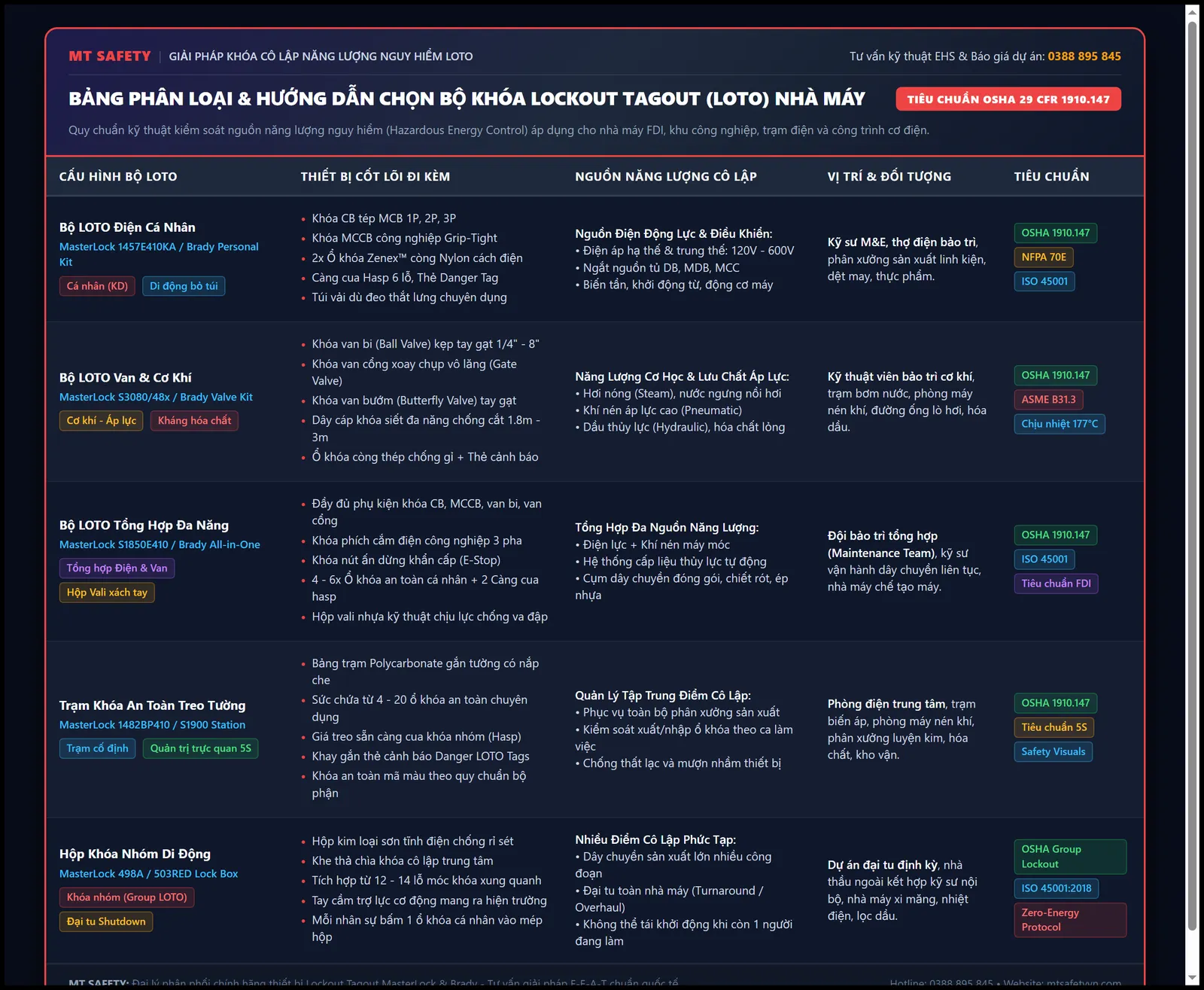

Bảng Phân Loại & Hướng Dẫn Lựa Chọn Bộ Khóa LOTO Nhà Máy

Dưới đây là bảng đối chiếu kỹ thuật chi tiết giúp các kỹ sư EHS và Trưởng phòng Cơ điện lựa chọn cấu hình bộ kit LOTO chuẩn xác theo từng phạm vi quản lý:

MasterLock & Brady: Bộ Khóa LOTO Chuẩn Mực Cho Các Nhà Máy FDI

Trên thị trường thiết bị bảo hộ kỹ thuật cao hiện nay, MasterLock (Mỹ) và Brady (Mỹ) là hai thương hiệu thống trị toàn cầu về giải pháp kiểm soát nguồn năng lượng nguy hiểm LOTO.

MasterLock (USA): Là thương hiệu có lịch sử hơn 100 năm phát minh và cải tiến thiết bị khóa an toàn. MasterLock chiếm ưu thế vượt trội nhờ hệ sinh thái sản phẩm toàn diện từ các ổ khóa cá nhân Zenex™ siêu bền, cơ cấu khóa ngắt mạch thông minh đến các trạm khóa treo tường đạt chuẩn 5S. Hầu hết các nhà máy sản xuất linh kiện điện tử, cơ khí chế tạo và dệt may tại Việt Nam đều ưu tiên MasterLock nhờ tính sẵn có của phụ kiện thay thế và chi phí tối ưu.

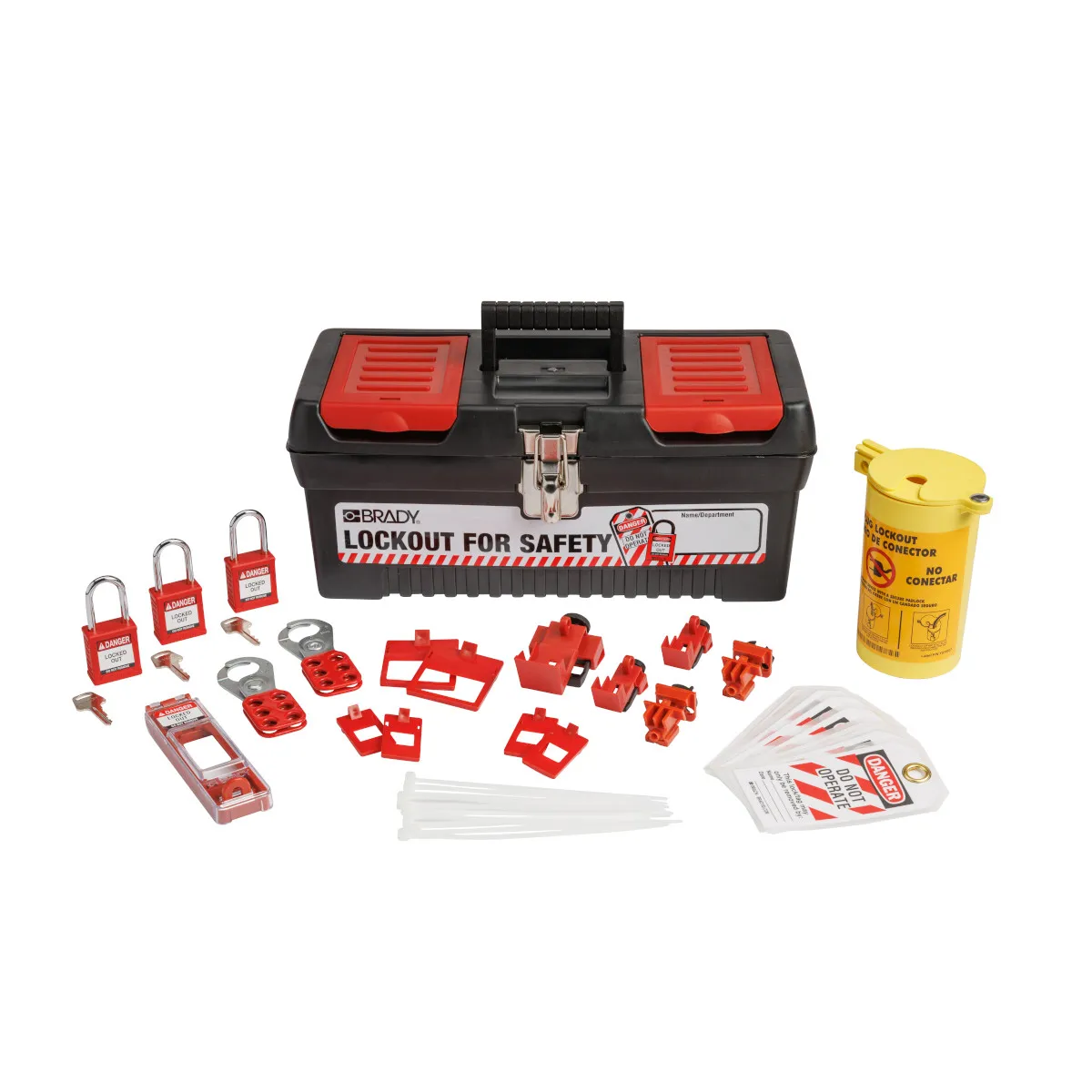

Brady (USA): Là tiêu chuẩn vàng tại các tập đoàn đa quốc gia ngành bán dẫn, công nghệ thông tin, lọc hóa dầu và dược phẩm. Brady nổi tiếng với các bộ kit chuyên biệt chống cháy nổ và hệ thống phần mềm quản lý quy trình LOTO kỹ thuật số.

MT Safety hiện là đại lý phân phối chính hãng các bộ giải pháp LOTO hàng đầu, sẵn sàng giao ngay cho dự án:

Bộ khóa an toàn cá nhân MasterLock 1457E410KA: Gọn nhẹ, đầy đủ phụ kiện khóa CB và 2 ổ khóa cách điện, là trang bị tiêu chuẩn bỏ túi cho từng kỹ sư cơ điện.

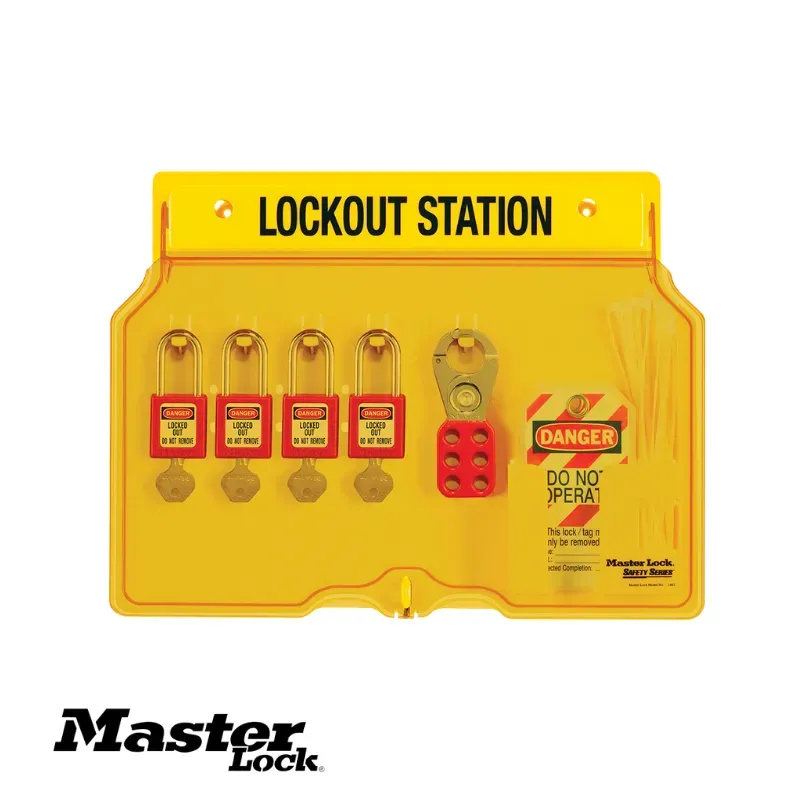

Trạm khóa an toàn treo tường MasterLock 1482BP410: Trạm treo cố định quản lý 4 - 10 ổ khóa, giúp trực quan hóa quy trình an toàn 5S tại phòng điện.
Trạm khóa tủ điện công nghiệp MasterLock S1900VE410: Giải pháp cao cấp cho phân xưởng lớn với tủ khóa có nắp đậy trong suốt bằng Polycarbonate chịu lực.

5 Sai Lầm Phổ Biến Khi Triển Khai LOTO Khiến Nhà Máy Vẫn Gặp Tai Nạn

Rất nhiều doanh nghiệp dù đã mua sắm thiết bị LOTO nhưng khi đánh giá EHS hoặc thanh tra an toàn vẫn bị đánh rớt, thậm chí sự cố vẫn xảy ra vì mắc phải những lỗ hổng kỹ thuật sau:

Sử dụng ổ khóa cơ kim loại thông thường: Nhiều nhà máy dùng khóa đồng, khóa sắt dân dụng mua ngoài chợ. Các ổ khóa này dẫn điện, không có khả năng chống tia lửa, dễ bị rỉ sét làm kẹt chìa và không có tính năng Key-Retaining. Kỹ sư rất dễ rút chìa khi còng chưa khóa chốt hoàn toàn.
Dùng chung chìa khóa hoặc có chìa khóa dự phòng treo sẵn: Vi phạm nghiêm trọng nguyên tắc "One Person, One Lock, One Key". Nếu một ổ khóa có từ 2 chìa trở lên, người giữ chìa phụ có thể mở khóa trong khi người giữ chìa chính vẫn đang thao tác bên trong lòng máy.
Bỏ qua bước xả năng lượng tồn dư: Đây là nguyên nhân hàng đầu gây chấn thương tay chân. Kỹ sư đã khóa CB điện nhưng quên xả van khí nén trong bình chứa, khiến pít-tông đột ngột lao tới khi tháo đường ống.
Chỉ treo thẻ cảnh báo (Tagout) mà không lắp khóa (Lockout): Thẻ cảnh báo chỉ là một công cụ truyền thông thị giác, không có khả năng chống lại hành vi cố ý đóng điện. Tiêu chuẩn OSHA quy định rõ: Bất kỳ điểm cách ly nào có khả năng gắn khóa thì bắt buộc phải thực hiện Lockout, chỉ áp dụng Tagout đơn lẻ khi điểm đó không thể gắn khóa vật lý và phải có biện pháp bảo vệ thứ cấp tương đương.
Không thử nghiệm trạng thái không năng lượng (Zero Energy Verification): Nghĩ rằng mình đã gạt đúng Aptomat nhưng thực chất đã gạt nhầm CB của máy bên cạnh do thiếu sơ đồ định danh nhãn thiết bị. Thao tác đo vôn kế và bấm nút Start thử nghiệm tại chỗ là bước bảo hiểm sinh mạng bắt buộc trước khi chạm tay vào thiết bị.

MT Safety: Nhà Phân Phối Thiết Bị LOTO MasterLock & Brady Chính Hãng

Triển khai thành công quy trình LOTO đòi hỏi doanh nghiệp phải được tư vấn bởi đội ngũ có chuyên môn vững vàng về kỹ thuật an toàn nhà máy. MT Safety tự hào là đơn vị đối tác cung cấp thiết bị bảo hộ lao động và giải pháp an toàn công nghiệp uy tín hàng đầu cho các khu công nghiệp, nhà máy nhiệt điện, xi măng và công trình cơ điện trên toàn quốc.

Sản phẩm chính hãng 100%100\%100%: Phân phối trực tiếp các dòng sản phẩm của MasterLock (Mỹ) và Brady (Mỹ), cung cấp đầy đủ giấy chứng nhận xuất xứ (CO), giấy chứng nhận chất lượng (CQ) và hóa đơn VAT.
Tư vấn giải pháp kỹ thuật theo đặc thù phân xưởng: Không bán hàng dập khuôn, chuyên gia an toàn của MT Safety khảo sát trực tiếp danh mục tủ điện, kích thước van ống và sơ đồ mặt bằng để lên cấu hình bộ kit LOTO tối ưu, tránh lãng phí kinh phí đầu tư.
Hỗ trợ khắc laser mã chìa & Logo nội bộ: Cung cấp dịch vụ khắc laser mã nhân viên, mã phòng ban, số thứ tự lên thân ổ khóa an toàn, hỗ trợ xây dựng hệ thống quản lý chìa khóa KD / KA / MK theo chuẩn quản trị chuyên nghiệp.
Nguồn hàng dự trữ dồi dào: Sẵn sàng đáp ứng ngay các đơn hàng số lượng lớn phục vụ cho các kỳ đại tu nhà máy (Overhaul / Plant Shutdown) với chính sách chiết khấu dự án cạnh tranh nhất thị trường.
