Trong lĩnh vực xây dựng dân dụng, lắp dựng nhà xưởng kết cấu thép, trạm biến áp và bảo trì tuabin điện gió, ngã cao luôn là nguyên nhân hàng đầu dẫn đến các tai nạn lao động nghiêm trọng. Việc trang bị dây đai an toàn thông thường kết hợp dây dù tĩnh tuy phổ biến nhưng thường bộc lộ điểm yếu chết người: khi dây quá dài sẽ bị chùng gây vướng víu vào giàn giáo; ngược lại khi dây quá ngắn người thợ sẽ không thể di chuyển linh hoạt, dẫn đến thói quen nguy hiểm là tự ý tháo móc an toàn khi thao tác. Cuộn dây cáp hãm tự động Adela RFD-060 (Self-Retracting Lifeline – SRL) ra đời như một giải pháp công nghệ then chốt, ứng dụng cơ cấu thu hồi cáp tự động theo từng bước chân và kích hoạt phanh ly tâm khóa cứng tức thì ngay khi xuất hiện gia tốc rơi tự do. Bài viết này của chuyên gia kỹ thuật MT Safety sẽ phân tích chi tiết thông số kỹ thuật, nguyên lý hoạt động, cách tính khoảng trống rơi an toàn và hướng dẫn ứng dụng thực tế của model RFD-060 6m.

Cuộn dây cáp hãm tự động Adela RFD-060 (6m) – giải pháp chống rơi tự rút SRL chuẩn Châu Âu EN 360:2002 cho kỹ sư thi công trên cao.

1. Bản chất kỹ thuật và cấu tạo chịu lực của Adela RFD-060

Cuộn dây cáp hãm tự động Adela RFD-060 là thiết bị chống rơi cá nhân thuộc phân khúc tải nặng của thương hiệu Adela (Đài Loan) – nhà sản xuất thiết bị an toàn trên cao đạt chứng nhận chất lượng toàn cầu CE 0120 và chuẩn Châu Âu EN 360:2002.

Cấu trúc cơ học của RFD-060 được cấu thành từ 4 bộ phận chịu lực cốt lõi:

Cáp thép mạ kẽm đường kính Ø5mm: Khác với các dòng cuộn hãm dây vải dệt thông thường, RFD-060 sử dụng dây cáp bằng thép bện đa sợi mạ kẽm chống rỉ sét. Đường kính 5mm mang lại khả năng kháng mài mòn cực cao khi cọ quẹt vào mép dầm thép, góc cạnh giàn giáo hoặc sỏi đá, với giới hạn tải trọng kéo đứt tĩnh (Static Breaking Strength) vượt mức 15 kN (tương đương hơn 1.530 kgf).
Vỏ hộp bảo vệ bằng hợp kim nhôm đúc: Thân vỏ làm bằng nhôm đúc nguyên khối phủ sơn tĩnh điện Epoxy dày dặn, bảo vệ toàn bộ cụm đĩa phanh và lò xo thu cáp bên trong trước các va đập cơ học nặng tại công trường, đồng thời kháng tia UV và hơi ẩm ngoài trời.
Lò xo cuộn tự rút trợ lực: Lực căng lò xo được tinh chỉnh chính xác, luôn tạo một lực kéo nhẹ vừa đủ để giữ dây cáp căng đều theo chuyển động của người lao động mà không tạo cảm giác ghì nặng hay kéo giật vai người mang.
Móc xoay chịu lực 360° (Swivel Snap Hook): Đầu cáp kết nối trang bị móc thép tôi nhiệt luyện có tích hợp khớp xoay 360 độ chống xoắn dây cáp, đi kèm chốt khóa an toàn hai thao tác (Double Locking Gate) chịu lực kéo đứt 22kN, ngăn chặn tuyệt đối tình trạng tự bung móc.

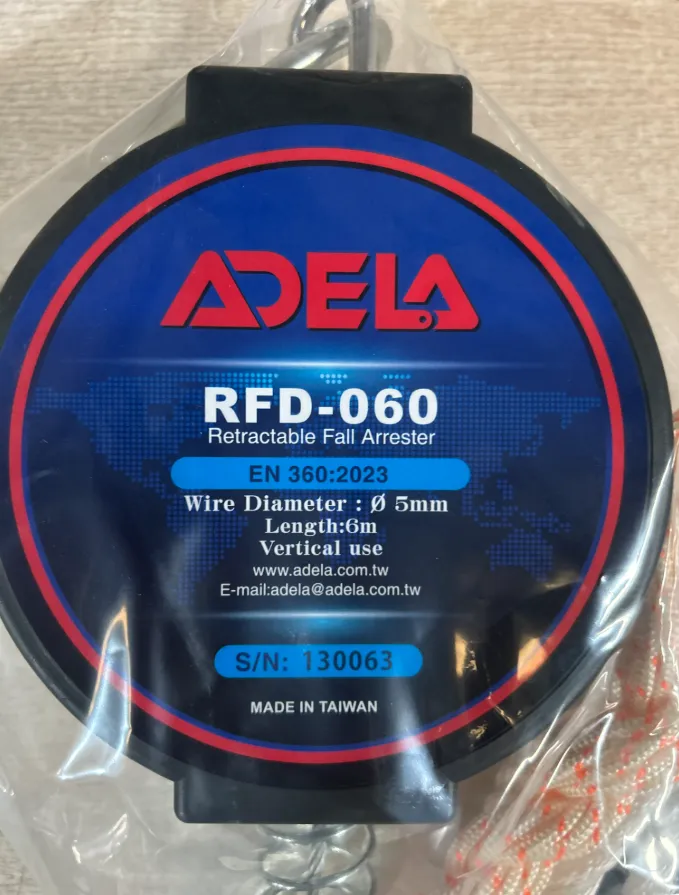

Hình 2: Cận cảnh thiết bị chống rơi tự rút Adela RFD-060 chính hãng Đài Loan với vỏ nhôm đúc, lò xo giảm chấn và móc xoay chống xoắn cáp.

2. Cơ chế phanh ly tâm thông minh và bài toán triệt tiêu phản lực rơi

Điểm làm nên giá trị bảo vệ tính mạng của thiết bị chống rơi tự rút (SRL) như Adela RFD-060 nằm ở bộ phanh cơ khí ly tâm (Centrifugal Braking Mechanism):

Trạng thái làm việc bình thường

Khi người lao động di chuyển, cúi người hoặc bước đi với tốc độ thông thường (vận tốc kéo cáp dưới 1.0 m/s), đĩa quay bên trong quay tự do theo trục, nhả cáp êm ái và tự động cuộn gọn lại khi người thợ bước lại gần điểm neo. Dây cáp luôn duy trì độ căng thẳng thớ, loại bỏ hoàn toàn nguy cơ công nhân bị vấp ngã do giẫm phải dây chùng.

Trạng thái xảy ra sự cố rơi tự do

Ngay khi người thợ sảy chân trượt ngã, gia tốc rơi khiến tốc độ nhả cáp tăng vọt vượt ngưỡng kích hoạt (khoảng 1.5 m/s²). Lực ly tâm đẩy hai má phanh thép văng ra ngoài, cài chặt vào các rãnh răng cưa cố định trên vành chịu lực chỉ trong vòng 0.02 giây:

Cự ly hãm rơi cực ngắn: Quãng đường trượt cáp trước khi phanh khóa đứng hoàn toàn được khống chế ở mức dưới 0.8 mét (trong khi dây dù giảm xóc truyền thống thường có độ dãn và xé rách túi giảm chấn từ 1.5m – 2.0m).
Hạn chế tối đa xung lực tác động lên cơ thể: Cơ chế ma sát hấp thụ năng lượng của Adela giúp giảm lực hãm đỉnh (Peak Arrest Force) xuống dưới 6 kN, bảo vệ khung xương chậu, cột sống thắt lưng và các cơ quan nội tạng của người lao động không bị tổn thương nghiêm trọng.

3. Bảng đối chiếu thông số kỹ thuật: Adela RFD-060 so với các dòng cuộn hãm khác

Để giúp các kỹ sư an toàn (HSE) và bộ phận cung ứng vật tư đưa ra lựa chọn chính xác cho dự án, MT Safety cung cấp bảng đối chiếu thông số giữa model RFD-060 (6m) với các model cáp dài hơn và dòng dây dù dẹt:

Bảng ma trận đối chiếu thông số kỹ thuật chi tiết giữa Adela RFD-060 (6m) với các model RFD-100, RFD-150 và dòng dây dù RFA-150.

Vì sao nên chọn model Adela RFD-060 (6M)?

Cơ động và trọng lượng nhẹ: Với trọng lượng chỉ 4.75 kg, RFD-060 nhẹ hơn gần 40% so với bản 15m (7.8 kg), giúp công nhân dễ dàng mang vác, di chuyển giữa các tầng giàn giáo hoặc móc tạm thời tại các vị trí thi công cục bộ.
Tối ưu cự ly hãm: Chiều dài 6m là kích thước lý tưởng cho các vị trí thao tác trên sàn lửng, sàn thao tác nhà thép tiền chế, bảo trì trạm điện hạ thế/trung thế và giàn giáo cao từ 3m đến 7m. Để tìm hiểu thêm các dòng cuộn hãm chiều dài lớn hơn, bạn có thể xem bài viết cuộn dây hãm tự động Adela 6m, 10m, 15m.

4. Cảnh báo an toàn sống còn: Những điều cần tuân thủ khi vận hành SRL

Là thiết bị bảo vệ sinh mạng tuyến cuối, Adela RFD-060 chỉ phát huy tối đa công năng khi được lắp đặt và sử dụng đúng quy chuẩn kỹ thuật:

Yêu cầu về điểm neo (Anchor Point)

Điểm neo cố định phía trên cuộn hãm phải chịu được tải trọng tĩnh tối thiểu 12 kN theo tiêu chuẩn EN 795. Tuyệt đối không móc vào các thanh xà gồ mỏng, ống nước cứu hỏa hoặc lan can tạm thời không được tính toán kết cấu chịu lực.
Điểm neo lý tưởng nhất phải nằm thẳng đứng ngay trên đỉnh đầu của người lao động.

Nguy cơ hiệu ứng con lắc (Swing Fall Hazard)

Nếu người lao động di chuyển quá xa sang hai bên so với phương thẳng đứng của điểm neo, khi rơi xuống cơ thể sẽ bị dao động con lắc với vận tốc lớn, dẫn đến nguy cơ va đập dữ dội vào các cột thép, tường hoặc vật cản xung quanh. Góc lệch an toàn tối đa cho phép chỉ trong phạm vi 30 độ tính từ phương thẳng đứng của cuộn hãm.

Tính toán khoảng trống rơi an toàn (Fall Clearance)

Trước khi làm việc, kỹ sư an toàn phải tính toán tổng chiều cao khoảng trống bên dưới sàn thao tác theo công thức tiêu chuẩn:

Khoảng trống rơi an toàn = Cự ly hãm phanh + Chiều cao người thợ + Độ dãn dây đai + Khoảng an toàn dự phòng

Cụ thể với model Adela RFD-060:

Cự ly hãm phanh của cuộn cáp: dưới 0.8m
Chiều cao trung bình người lao động: khoảng 1.7m
Độ dãn nở của dây đai toàn thân: khoảng 0.3m
Hệ số khoảng cách an toàn dự phòng: 1.0m
=> Tổng khoảng trống rơi tối thiểu cần thiết: khoảng 3.8 mét.

5. Phối ghép hệ thống chống rơi 3 tầng đồng bộ

Cuộn dây hãm tự động RFD-060 không thể hoạt động độc lập mà bắt buộc phải nằm trong một hệ thống phòng hộ 3 tầng khép kín:

Tầng 1 - Thiết bị gắn kết cơ thể: Bắt buộc sử dụng dây đai an toàn toàn thân đạt chuẩn EN 361. Móc xoay của RFD-060 phải được móc trực tiếp vào vòng chữ D (D-ring) sau lưng hoặc trước ngực có ký hiệu chữ "A" (Full Arrest). Bạn có thể tham khảo chi tiết tiêu chuẩn dây đai an toàn toàn thân EN 361.
Tầng 2 - Thiết bị kết nối & Hãm động năng: Cuộn cáp hãm tự động Adela RFD-060 đóng vai trò dây cứu sinh liên kết, triệt tiêu xung lực.
Tầng 3 - Điểm neo & Dây cứu sinh: Móc treo carabiner của cuộn hãm gắn vào dầm thép, cột trụ hoặc kết hợp với hệ thống dây cáp cứu sinh nằm ngang (Horizontal Lifeline).

Đối với các dự án xây dựng và bảo trì công nghiệp tại khu vực Nam Trung Bộ, quý đối tác có thể tham khảo thêm cẩm nang tiếp vận tại bài viết thiết bị an toàn công nghiệp tại Ninh Thuận.

6. Quy trình kiểm tra thiết bị trước mỗi ca làm việc (Pre-Use Check)

Trước khi leo lên độ cao thao tác, người lao động phải dành ra 2 phút thực hiện quy trình kiểm tra 4 bước:

Bước 1 - Kiểm tra vỏ và chốt khóa: Quan sát vỏ hộp nhôm không bị nứt vỡ, móp méo; các bu lông siết chặt; móc xoay swivel xoay trơn tru và chốt an toàn tự động khóa khít khi thả tay.
Bước 2 - Kiểm tra toàn bộ chiều dài cáp thép: Kéo từ từ toàn bộ 6m cáp ra ngoài, kiểm tra bằng mắt xem cáp có bị xơ đứt sợi thép, xoắn gập (kinked), cháy xém do xỉ hàn hay rỉ sét ăn mòn không. Nếu cáp bị đứt từ 3 sợi đơn trở lên trên một tao cáp, phải ngưng sử dụng ngay.
Bước 3 - Kiểm tra cơ cấu phanh ly tâm: Dùng hai tay kéo mạnh dây cáp xuống phía dưới với một lực giật dứt khoát. Cơ cấu phanh bên trong phải phát ra tiếng khóa "cạch" đanh gọn và giữ cứng sợi cáp ngay lập tức. Sau đó nới lỏng tay để cáp tự động cuộn êm ái về vỏ hộp.
Bước 4 - Kiểm tra hạn kiểm định: Đảm bảo tem kiểm định an toàn của Trung tâm kiểm định kỹ thuật còn hiệu lực.

7. Mua cuộn dây cáp hãm tự động Adela RFD-060 chính hãng tại MT Safety

Công ty TNHH Thương Mại và Dịch Vụ MT Safety tự hào là nhà phân phối thiết bị chống rơi Adela chính hãng hàng đầu tại Việt Nam, phục vụ định kỳ cho các nhà thầu thi công hạ tầng, nhà máy FDI, công trình dầu khí và điện gió trên toàn quốc:

100% Sản phẩm chính hãng: Nhập khẩu trực tiếp từ Adela Enterprise Co., Ltd (Đài Loan), nguyên thùng, đầy đủ chứng chỉ xuất xưởng CO, chứng nhận chất lượng CQ.
Sẵn kho số lượng lớn: Luôn có sẵn các model cuộn hãm cáp Adela RFD-060 (6m), cuộn dây cáp hãm Adela RFD-100 (10m) và RFD-150 (15m) tại hệ thống tổng kho Khánh Hòa và TP. Hồ Chí Minh.
Đầy đủ chứng từ thanh quyết toán: Xuất hóa đơn giá trị gia tăng (VAT điện tử) hợp pháp theo MST 4500682887, hỗ trợ biên bản thí nghiệm thử tải của cơ quan kiểm định độc lập theo yêu cầu dự án.
Chính sách hỗ trợ kỹ thuật tận tâm: Đội ngũ chuyên môn tư vấn tính toán khoảng trống rơi, hướng dẫn sử dụng và hỗ trợ giao hàng hỏa tốc tận chân công trình.

Câu hỏi thường gặp về cuộn dây cáp hãm Adela RFD-060 (FAQs)

Cuộn dây cáp hãm Adela RFD-060 có sử dụng theo phương nằm ngang được không?

Adela RFD-060 được thiết kế tối ưu nhất cho phương thẳng đứng (điểm neo nằm trên đầu). Nếu cần sử dụng theo phương nằm ngang trên mái nhà xưởng hoặc sàn thao tác có nguy cơ rơi qua cạnh sắc (Leading Edge Fall), quý khách cần tham khảo ý kiến kỹ sư an toàn để sử dụng thêm đoạn dây giảm chấn phụ hoặc lựa chọn dòng SRL chuyên dụng đạt chuẩn kiểm tra cạnh sắc EN 360 Edge Tested.

Thiết bị sau khi đã kích hoạt hãm một cú ngã thực tế có được dùng tiếp không?

Tuyệt đối không. Sau khi đã chịu xung lực từ một cú rơi thực tế của người lao động, các cấu kiện bên trong (đĩa phanh ma sát, trục quay và sợi cáp) có thể đã bị biến dạng vi mô. Thiết bị phải lập tức được gắn thẻ loại bỏ (Lockout/Tagout) và gửi về nhà sản xuất hoặc trung tâm kiểm định ủy quyền để thay thế linh kiện, thử tải lại trước khi tái sử dụng.

Cuộn cáp hãm Adela RFD-060 có cần kiểm định định kỳ không?

Có. Theo quy chuẩn an toàn lao động Việt Nam và tiêu chuẩn EN 365, các thiết bị bảo vệ chống rơi ngã loại 3 (PPE Category III) phải được kiểm tra, bảo dưỡng và kiểm định định kỳ tối thiểu 12 tháng một lần bởi người có chuyên môn được chứng nhận.
