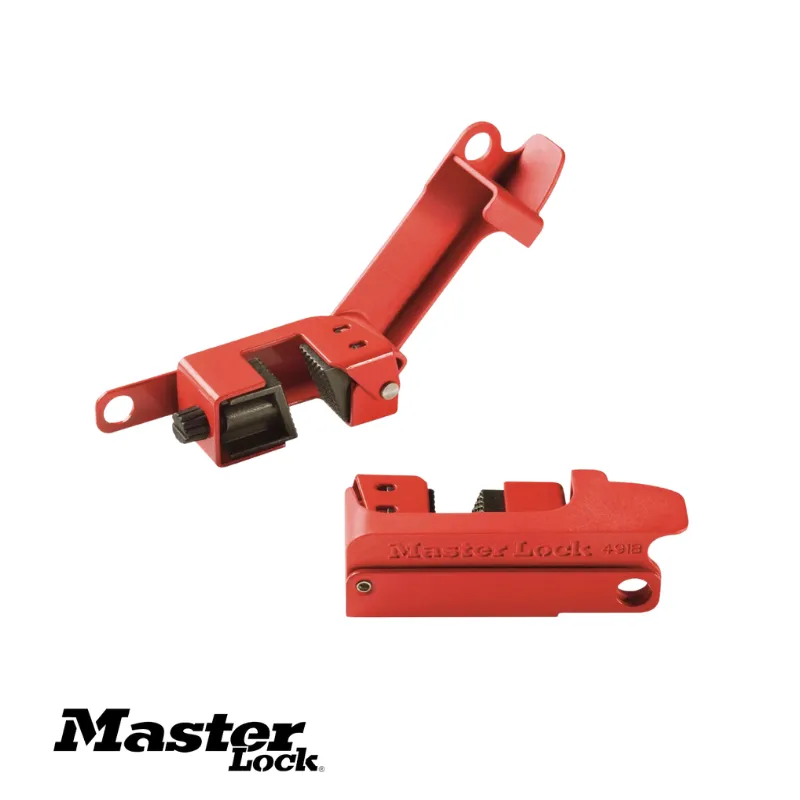

Khóa Ngắt Mạch Master Lock 491B – Grip Tight™ Cho Cần Gạt Cao Và Rộng

Master Lock 491B là thiết bị khóa cầu dao thuộc hệ thống Lockout/Tagout (LOTO), được thiết kế chuyên cho các Circuit Breaker có cần gạt cao hoặc rộng. Đây là dạng cần gạt thường xuất hiện trên những breaker có điện áp hoặc dòng điện lớn hơn so với các CB tiêu chuẩn.

Sản phẩm sử dụng cơ chế Grip Tight™ độc quyền của Master Lock: đặt thiết bị lên cần gạt, điều chỉnh bằng núm xoay và đóng tay kẹp để tạo lực giữ chắc. Sau đó, kỹ thuật viên gắn Safety Padlock để duy trì Circuit Breaker ở trạng thái Lockout trong suốt quá trình sửa chữa hoặc bảo trì.

Thông Tin Sản Phẩm

• Tên sản phẩm: Khóa cầu dao Master Lock 491B
• Model: 491B
• Thương hiệu: Master Lock
• Tên tiếng Anh: Grip Tight™ Circuit Breaker Lockout – Tall and Wide Toggles
• Nhóm sản phẩm: Electrical Lockout
• Loại thiết bị: Circuit Breaker Lockout
• Loại cần gạt phù hợp: Tall và Wide Breaker Toggles
• Ứng dụng tham chiếu: Breaker điện áp cao/dòng điện lớn có cần gạt tương thích
• Cơ chế khóa: Grip Tight™
• Cách điều chỉnh: Núm xoay bằng tay kết hợp tay kẹp
• Vật liệu: Thép sơn phủ kết hợp polymer gia cường
• Màu sắc: Đỏ
• Kích thước tham khảo: Khoảng 130 × 70 × 20mm
• Khả năng kết hợp: Safety Padlock Master Lock, American Lock và phần lớn Lockout Hasp tương thích
• Quy cách: 6 sản phẩm/hộp, 24 sản phẩm/thùng
• Tính năng nổi bật: Chuyên cho cần gạt CB cao/rộng, cơ chế Grip Tight™ tạo lực kẹp chắc, điều chỉnh bằng tay không cần dụng cụ, thiết kế nhỏ gọn dễ mang theo, tương thích Safety Padlock và Lockout Hasp

Master Lock 491B Được Thiết Kế Cho Loại CB Nào?

Điểm khác biệt quan trọng nhất của 491B nằm ở kích thước cần gạt Circuit Breaker.

Sản phẩm được Master Lock thiết kế cho:

• Tall breaker toggles
• Wide breaker toggles
• Breaker có cần gạt lớn
• Các dạng CB thường gặp trong hệ thống điện áp cao
• Các breaker có dòng điện lớn với toggle tương thích

Vì vậy, khi một Circuit Breaker có cần gạt lớn khiến 493B không thể kẹp đúng vị trí, 491B là model cần được kiểm tra tiếp theo.

Không nên lựa chọn sản phẩm chỉ dựa trên điện áp hoặc dòng định mức của CB. Hình dạng và kích thước thực tế của cần gạt vẫn là yếu tố quyết định khả năng tương thích.

Cơ Chế Grip Tight™ Hoạt Động Như Thế Nào?

491B sử dụng cơ chế Grip Tight™ thay vì vít cố định thông thường.

Trình tự hoạt động cơ bản: CB về OFF → Đặt 491B lên cần gạt → Xoay núm điều chỉnh → Đóng tay kẹp → Gắn Safety Padlock.

Núm xoay giúp đưa phần grip tiếp xúc với cần gạt.

Khi tay kẹp được đóng xuống, cơ cấu Grip Tight™ tạo thêm lực giữ để cố định thiết bị lên toggle.

Sau khi Safety Padlock được gắn, tay kẹp không thể mở theo thao tác thông thường và 491B tiếp tục giữ breaker trong trạng thái Lockout.

Cách Sử Dụng Master Lock 491B

Bước 1 – Xác Định Đúng Circuit Breaker

Xác định chính xác breaker cấp nguồn cho máy hoặc hệ thống cần bảo trì.

Đối chiếu sơ đồ điện, nhãn thiết bị và quy trình cô lập năng lượng của doanh nghiệp.

Không thực hiện Lockout chỉ dựa trên vị trí hoặc phỏng đoán breaker.

Bước 2 – Dừng Thiết Bị Và Đưa CB Về OFF

Thực hiện quy trình dừng máy.

Chuyển Circuit Breaker cần kiểm soát về trạng thái OFF theo quy trình an toàn.

Tiếp tục thực hiện các bước cô lập năng lượng theo chương trình LOTO của doanh nghiệp.

Bước 3 – Kiểm Tra Kích Thước Cần Gạt

Quan sát cấu tạo toggle của Circuit Breaker.

491B được thiết kế chủ yếu cho cần gạt:

• Cao
• Rộng
• Có kích thước lớn hơn standard toggle

Nếu breaker sử dụng cần gạt tiêu chuẩn hoặc tie-bar nhỏ hơn, nên kiểm tra Master Lock 493B.

Bước 4 – Mở Tay Kẹp Grip Tight™

Đưa tay cầm của Master Lock 491B về vị trí mở.

Nới núm điều chỉnh để tạo khoảng trống phù hợp với cần gạt Circuit Breaker.

Bước 5 – Đặt 491B Lên Cần Gạt

Đưa phần grip của 491B vào đúng vị trí trên toggle.

Đảm bảo hai phần kẹp tiếp xúc đúng bề mặt cần gạt và thiết bị không bị nghiêng.

Không cố lắp nếu kích thước hoặc hình dạng toggle không phù hợp với thiết bị.

Bước 6 – Xoay Núm Điều Chỉnh

Xoay núm bằng tay cho đến khi phần grip tiếp xúc chắc với cần gạt.

Không cần sử dụng tua vít hoặc dụng cụ siết trong thao tác tiêu chuẩn.

Không nên siết núm quá mức.

Núm chủ yếu dùng để điều chỉnh vị trí tiếp xúc; lực kẹp bổ sung được tạo ra ở bước đóng tay cầm.

Bước 7 – Đóng Tay Kẹp

Đóng tay cầm Grip Tight™.

Khi tay cầm đi vào vị trí khóa, cơ cấu sẽ tăng lực kẹp lên cần gạt Circuit Breaker.

Kiểm tra 491B đã nằm chắc trên toggle.

Bước 8 – Kiểm Tra Trước Khi Gắn Khóa

Thử nhẹ thiết bị để xác nhận 491B không dễ bị trượt hoặc tháo khỏi cần gạt.

Kiểm tra breaker không thể chuyển từ OFF sang ON theo thao tác thông thường.

Nếu 491B bị lỏng:

• Mở tay cầm
• Điều chỉnh lại núm
• Đóng tay cầm
• Kiểm tra lại

Không tiếp tục sử dụng nếu thiết bị không thể bám chắc vào toggle.

Bước 9 – Gắn Safety Padlock

Luồn gọng Safety Padlock qua lỗ khóa của 491B.

Đóng khóa và giữ chìa theo chương trình Lockout/Tagout của doanh nghiệp.

491B tương thích với gọng Safety Padlock của Master Lock, American Lock và phần lớn Lockout Hasp phù hợp.

Bước 10 – Gắn Thẻ Cảnh Báo

Kết hợp Lockout Tag nếu quy trình yêu cầu.

Thông tin có thể bao gồm:

• Người thực hiện Lockout
• Bộ phận
• Máy/thiết bị
• Ngày giờ
• Lý do Lockout
• Nội dung cảnh báo

Bước 11 – Xác Minh Trạng Thái Năng Lượng

Không bắt đầu công việc chỉ vì 491B đã được gắn lên Circuit Breaker.

Người thực hiện phải hoàn thành các bước xác minh cô lập năng lượng theo quy trình LOTO của doanh nghiệp.

Chỉ bắt đầu bảo trì khi trạng thái an toàn đã được xác nhận.

Bước 12 – Tháo Master Lock 491B

Sau khi công việc hoàn tất:

• Kiểm tra khu vực
• Hoàn thành quy trình chuẩn bị khôi phục năng lượng
• Người có thẩm quyền tháo Safety Padlock
• Mở tay cầm Grip Tight™
• Nới núm điều chỉnh
• Tháo 491B khỏi breaker
• Khôi phục hệ thống theo đúng trình tự

Không tự ý tháo khóa cá nhân của người khác ngoài quy trình LOTO đã được doanh nghiệp quy định.

Điểm Khác Biệt Quan Trọng Giữa 491B Và 493B

Đây là hai sản phẩm cùng dòng Grip Tight™ nhưng không nên viết nội dung giống nhau.

Master Lock 491B

Dành cho tall và wide breaker toggles – các cần gạt cao hoặc rộng, thường gặp trên breaker điện áp cao/dòng lớn.

Master Lock 493B

Dành cho standard height và một số tie-bar toggles – nhóm cần gạt tiêu chuẩn thường gặp trên breaker 120V/240V.

Cách chọn nhanh:

Cần CB cao/rộng → kiểm tra 491B

Cần CB tiêu chuẩn/tie-bar → kiểm tra 493B

Nếu một nhà máy có nhiều loại Circuit Breaker khác nhau, có thể trang bị cả hai model.

Bộ Master Lock 506 Kết Hợp Cả 491B Và 493B

Master Lock phát triển bộ 506 Grip Tight™ Circuit Breaker Lockout Set gồm:

• 1 × Master Lock 491B
• 1 × Master Lock 493B

Mục đích là giúp kỹ thuật viên có hai profile Grip Tight™ khác nhau để xử lý phạm vi Circuit Breaker rộng hơn.

491B xử lý nhóm cần gạt cao/rộng.

493B xử lý nhóm cần gạt tiêu chuẩn/tie-bar.

Đây cũng là lý do doanh nghiệp không nên lựa chọn một trong hai model chỉ dựa trên điện áp của hệ thống.

Thiết Kế Hẹp Hỗ Trợ Khóa Các Breaker Gần Nhau

Một lợi thế khác của dòng 491B/493B là profile tương đối hẹp.

Thiết kế này hữu ích trong panel có nhiều breaker nằm sát nhau, nơi thiết bị Lockout quá lớn có thể gây cản trở cho vị trí kế bên.

Tuy nhiên, khoảng cách thực tế giữa các CB và hình dạng tủ điện vẫn cần được kiểm tra trước khi triển khai.

Không Cần Dụng Cụ Để Điều Chỉnh

491B sử dụng: Thumb turn + Clamping handle

thay vì yêu cầu siết vít bằng tua vít trong thao tác tiêu chuẩn.

Điều này đặc biệt thuận tiện cho nhân viên bảo trì phải thực hiện Lockout tại nhiều tủ điện trong nhà máy.

Kỹ thuật viên có thể mang thiết bị theo trong túi LOTO và thao tác trực tiếp bằng tay tại vị trí cần cô lập.

Có Thể Kết Hợp Với Safety Padlock Nào?

Master Lock xác nhận 491B chấp nhận các gọng Safety Padlock của Master Lock và American Lock.

Do đó có thể xây dựng cấu hình: Circuit Breaker → Master Lock 491B → Safety Padlock

Ví dụ với hệ thống đang sử dụng khóa 410: CB → 491B → Master Lock 410

Nếu vị trí trong tủ điện hạn chế và cấu hình tương thích, doanh nghiệp cũng có thể xem xét ổ khóa cáp nhỏ gọn 7C5RED.

Việc lựa chọn ổ khóa cuối cùng vẫn cần phù hợp với chương trình quản lý khóa và chìa của doanh nghiệp.

Có Thể Dùng 491B Cho Group Lockout Không?

491B cũng chấp nhận phần lớn Lockout Hasp tương thích.

Trong trường hợp nhiều kỹ thuật viên cùng làm việc trên một nguồn năng lượng, cấu hình có thể được xây dựng theo chương trình Group Lockout của doanh nghiệp.

Ví dụ: Circuit Breaker → 491B → Lockout Hasp → Safety Padlock của từng người

Mỗi nhân viên kiểm soát khóa cá nhân của mình và nguồn chỉ được khôi phục sau khi quy trình tháo Lockout của tất cả người liên quan đã hoàn thành.

Vật Liệu Cho Môi Trường Công Nghiệp

Master Lock sử dụng kết hợp:

• Powder-coated steel
• Reinforced polymer

cho dòng Grip Tight™ 491B.

Cấu tạo này giúp sản phẩm duy trì độ bền trong điều kiện công nghiệp trong khi thiết kế vẫn đủ nhỏ gọn để mang theo và lưu trữ.

491B cũng được Master Lock xếp vào nhóm ứng dụng Lockout/Tagout có khả năng làm việc trong điều kiện môi trường khắc nghiệt.

Khi Nào Nên Chọn Master Lock 491B?

Nên kiểm tra 491B khi:

• Cần Lockout Circuit Breaker
• Cần gạt CB cao
• Cần gạt CB rộng
• Standard CB Lockout không vừa toggle
• Hệ thống có breaker điện áp cao/dòng lớn
• Cần cơ chế Grip Tight™
• Muốn thao tác không cần dụng cụ
• Cần thiết bị nhỏ gọn dễ mang theo
• Muốn kết hợp Safety Padlock
• Cần bổ sung 491B bên cạnh 493B trong bộ Electrical Lockout

Quan trọng nhất vẫn là hình dạng và kích thước thực tế của breaker toggle.

Câu Hỏi Thường Gặp Về Master Lock 491B

Master Lock 491B dùng để làm gì?

491B là Grip Tight™ Circuit Breaker Lockout dùng để khóa các Circuit Breaker có cần gạt cao hoặc rộng trong hệ thống Lockout/Tagout.

491B phù hợp breaker nào?

Master Lock thiết kế sản phẩm cho tall và wide breaker toggles thường gặp trên breaker điện áp cao hoặc dòng điện lớn.

491B có phải ổ khóa không?

Không. Đây là thiết bị Circuit Breaker Lockout. Sau khi cố định 491B lên cần gạt, cần kết hợp Safety Padlock hoặc hệ Lockout phù hợp.

Có cần tua vít để lắp 491B không?

Không trong thao tác tiêu chuẩn. Thiết bị sử dụng núm xoay bằng tay và tay kẹp Grip Tight™.

491B và 493B khác nhau thế nào?

491B dành cho cần gạt cao/rộng. 493B dành cho standard height và một số tie-bar toggle.

Có thể dùng Master Lock 410 với 491B không?

Có thể sử dụng Safety Padlock có gọng tương thích. 491B được Master Lock thiết kế để chấp nhận gọng Safety Padlock của Master Lock và American Lock.

Có thể dùng Lockout Hasp với 491B không?

Có. Master Lock cho biết sản phẩm tương thích với phần lớn Lockout Hasp phù hợp.

Có nên chọn 491B chỉ dựa vào điện áp của breaker?

Không. Điện áp/dòng điện chỉ giúp định hướng. Kích thước và hình dạng thực tế của cần gạt mới là yếu tố cần kiểm tra để xác định khả năng tương thích.

Khóa Cầu Dao Master Lock 491B Tại MT Safety

Master Lock 491B là giải pháp chuyên biệt cho các Circuit Breaker có cần gạt cao hoặc rộng – nhóm breaker mà các thiết bị dành cho standard toggle có thể không phù hợp.

Cơ chế Grip Tight™ cho phép kỹ thuật viên điều chỉnh bằng núm xoay, đóng tay kẹp và hoàn thiện Lockout bằng Safety Padlock mà không cần dụng cụ siết trong quá trình lắp thông thường.

Đối với hệ thống có nhiều loại Circuit Breaker, MT Safety khuyến nghị kiểm tra đồng thời 491B và 493B dựa trên hình ảnh, model và kích thước cần gạt thực tế trước khi triển khai số lượng lớn.
