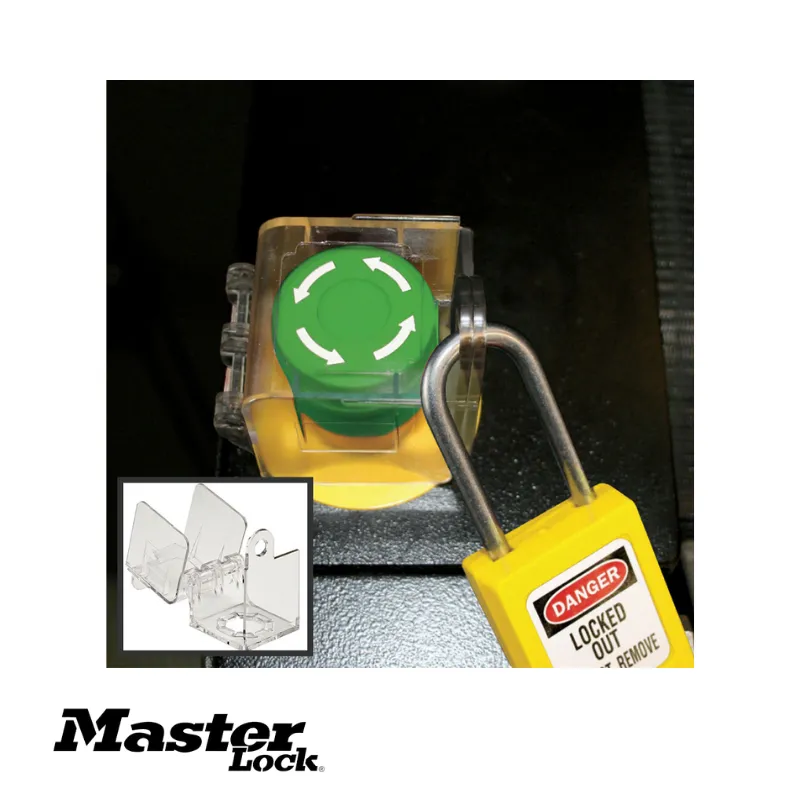

Nắp Khóa Nút Nhấn Và Công Tắc Xoay Master Lock S2153 – Installed Switch Cover

Master Lock S2153 là nắp bảo vệ an toàn được lắp cố định trên bảng điều khiển để hạn chế việc tiếp cận hoặc thao tác ngoài ý muốn vào nút nhấn và công tắc xoay. Thiết kế trong suốt giúp người vận hành vẫn quan sát được nhãn, ký hiệu và trạng thái của thiết bị điều khiển bên trong.

Khác với các thiết bị Electrical Lockout dành cho cầu dao hoặc phích cắm, S2153 tập trung vào các nút điều khiển trên panel máy. Sản phẩm phù hợp với switch đường kính 22,5mm và 30,5mm – hai kích thước thường gặp trên bảng điều khiển công nghiệp.

Thông Tin Sản Phẩm

Tên sản phẩm: Nắp khóa nút nhấn và công tắc xoay Master Lock S2153
Model: S2153
Thương hiệu: Master Lock
Tên tiếng Anh: Installed Push Button and Rotary Switch Cover
Nhóm sản phẩm: Electrical Lockout / Control & Button Cover
Kiểu lắp đặt: Lắp cố định trên panel
Loại điều khiển: Push Button và Rotary Switch
Đường kính switch tương thích: 22,5mm và 30,5mm
Kích thước nút tối đa: Ø40mm
Chiều cao nút tối đa: Khoảng 44–45mm
Vật liệu: ABS trong suốt
Màu sắc: Trong suốt
Đường kính gọng khóa tối đa: Khoảng 7mm
Kích thước ngoài tham khảo: Cao 69,3 × rộng 48,1 × sâu 58,7mm
Quy cách: 6 sản phẩm/hộp, 24 sản phẩm/thùng
Tính năng nổi bật: Lắp cố định trên panel, dùng cho nút nhấn và công tắc xoay Ø22,5/30,5mm, chứa nút đến Ø40 × cao 44–45mm, thân ABS trong suốt giúp quan sát nhãn và trạng thái điều khiển

S2153 Không Chỉ Dùng Cho Nút Nhấn

Thực tế sản phẩm được Master Lock thiết kế cho hai nhóm: Push Button – Nút nhấn và Rotary Switch – Công tắc xoay

Do đó, S2153 phù hợp với nhiều bảng điều khiển máy có nút Start/Stop, selector switch hoặc các bộ điều khiển xoay có kích thước tương thích.

Lắp Cố Định Trực Tiếp Trên Panel

Điểm khác biệt lớn nhất của S2153 là thiết kế Installed/Permanent.

Phần đế được giữ bởi chính bezel/vòng viền của nút nhấn hoặc công tắc xoay.

Sau khi lắp, đế S2153 nằm cố định trên bảng điều khiển.

Khi cần hạn chế thao tác: Đóng nắp → Gắn Safety Padlock phù hợp → Kiểm soát việc tiếp cận nút/công tắc.

Khi không cần khóa, nắp có thể được mở để nhân viên tiếp tục thao tác bộ điều khiển.

Thiết kế này phù hợp với những vị trí thường xuyên cần kiểm soát thao tác hơn so với giải pháp phải tháo/lắp toàn bộ thiết bị mỗi lần sử dụng.

Thân Trong Suốt Giúp Quan Sát Nhãn Điều Khiển

S2153 sử dụng đế và nắp trong suốt.

Điều này đặc biệt hữu ích trên bảng điều khiển vì người vận hành vẫn có thể nhìn thấy:

Tên nút
Ký hiệu Start/Stop
ON/OFF
Nhãn thiết bị
Vị trí selector
Cảnh báo
Thông tin trên nameplate

Nhờ đó, việc bổ sung nắp bảo vệ không che hoàn toàn thông tin nhận diện của thiết bị điều khiển.

Tương Thích Switch Ø22,5mm Và Ø30,5mm

Master Lock thiết kế S2153 cho hai kích thước switch:

Ø22,5mm
Ø30,5mm

Đây là thông số cần kiểm tra trước khi đặt hàng.

Ngoài đường kính lỗ/switch, kích thước phần nút hoặc selector nằm bên trong nắp cũng phải phù hợp.

S2153 chứa được bộ điều khiển tối đa khoảng:

Ø40mm × cao 44–45mm.

Nếu nút hoặc selector lớn hơn giới hạn này, không nên cố lắp vì nắp có thể không đóng hoàn toàn.

Cách Lắp Đặt Master Lock S2153

S2153 là loại Installed Cover nên cần lắp phần đế vào panel trước khi sử dụng.

Bước 1 – Xác Định Nút Hoặc Công Tắc

Xác định Push Button hoặc Rotary Switch cần được bảo vệ.

Kiểm tra kích thước switch là Ø22,5mm hoặc Ø30,5mm và phần nút không vượt quá kích thước mà S2153 cho phép.

Bước 2 – Đảm Bảo Điều Kiện An Toàn Trước Khi Lắp

Việc tháo nút hoặc selector trên bảng điều khiển có thể liên quan đến thiết bị điện.

Chỉ nhân sự có chuyên môn và được phép mới nên thực hiện việc tháo/lắp.

Thực hiện các biện pháp cô lập nguồn cần thiết theo quy trình an toàn của doanh nghiệp trước khi can thiệp vào panel.

Bước 3 – Tháo Phần Nút/Công Tắc Theo Cấu Tạo Thiết Bị

Tháo phần nút nhấn hoặc bộ phận điều khiển theo hướng dẫn của nhà sản xuất switch.

Không dùng lực để cạy hoặc làm hỏng bezel.

Bước 4 – Đặt Đế S2153 Vào Vị Trí

Đưa phần đế trong suốt của S2153 vào vị trí quanh switch.

Căn chỉnh để đế nằm đúng tâm và không che các thông tin quan trọng trên bảng điều khiển.

Bước 5 – Lắp Lại Nút/Công Tắc

Lắp lại bộ phận Push Button hoặc Rotary Switch.

Bezel của switch sẽ giữ phần đế S2153 trên panel.

Sau khi hoàn thành, kiểm tra đế không bị lỏng hoặc xoay bất thường.

Bước 6 – Kiểm Tra Nắp

Đóng nắp trong suốt.

Đảm bảo nút hoặc selector nằm hoàn toàn bên trong và không chạm vào nắp.

Kiểm tra nắp đóng đúng vị trí.

Cách Sử Dụng Master Lock S2153 Sau Khi Đã Lắp

Bước 1 – Xác Định Trạng Thái Điều Khiển

Trước khi đóng nắp, xác định trạng thái mà nút hoặc công tắc cần được duy trì theo quy trình của doanh nghiệp.

Không thay đổi trạng thái điều khiển nếu chưa xác định đúng thiết bị liên quan.

Bước 2 – Đóng Nắp S2153

Đưa phần nắp trong suốt xuống bao quanh Push Button hoặc Rotary Switch.

Kiểm tra người khác không thể tiếp cận trực tiếp bộ điều khiển theo thao tác thông thường.

Bước 3 – Gắn Safety Padlock

Luồn gọng ổ khóa phù hợp qua vị trí khóa của S2153.

Sản phẩm chấp nhận gọng khóa có đường kính tối đa khoảng 7mm.

Đóng Safety Padlock và kiểm tra nắp không thể mở.

Bước 4 – Kiểm Tra Khả Năng Tiếp Cận

Thử nhẹ nắp sau khi khóa.

Nút nhấn hoặc selector bên trong không được tiếp cận hoặc thao tác trực tiếp theo cách thông thường.

Đồng thời kiểm tra nắp không vô tình tác động vào nút bên trong.

Bước 5 – Thực Hiện Quy Trình An Toàn Liên Quan

S2153 là nắp kiểm soát việc tiếp cận nút/công tắc.

Không được xem việc khóa nắp điều khiển này là sự thay thế mặc định cho quy trình cô lập các nguồn năng lượng nguy hiểm của máy.

Nếu công việc thuộc phạm vi Lockout/Tagout, phải xác định và cô lập các nguồn năng lượng theo chương trình kiểm soát năng lượng của doanh nghiệp.

Bước 6 – Mở Nắp Khi Được Phép

Sau khi hoàn thành công việc hoặc khi điều kiện kiểm soát đã kết thúc:

Thực hiện quy trình cho phép khôi phục vận hành
Người có thẩm quyền tháo Safety Padlock
Mở nắp S2153
Kiểm tra trạng thái điều khiển
Đưa máy trở lại hoạt động theo đúng trình tự

Lưu Ý Quan Trọng: S2153 Là Cover

Master Lock mô tả S2153 là Installed Push Button and Rotary Switch Cover.

Tài liệu kỹ thuật của hãng cũng lưu ý đây là một “cover”, không nên hiểu rằng chỉ cần khóa nút điều khiển bằng S2153 là đã hoàn thành toàn bộ quy trình kiểm soát năng lượng nguy hiểm.

Ví dụ, một nút STOP trên bảng điều khiển có thể chỉ gửi tín hiệu điều khiển đến hệ thống chứ không nhất thiết tạo ra sự cô lập vật lý đối với nguồn điện chính.

Nếu công việc yêu cầu LOTO, doanh nghiệp vẫn phải xác định điểm cô lập năng lượng thực tế như:

Circuit Breaker
Disconnect Switch
Phích cắm
Van
Nguồn khí nén
Nguồn thủy lực
Các nguồn năng lượng nguy hiểm khác

S2153 nên được sử dụng đúng vai trò trong hệ thống kiểm soát an toàn của doanh nghiệp.

S2153 Và S2151 Khác Nhau Thế Nào?

Đây là hai model rất dễ nhầm nhưng có khác biệt quan trọng.

Master Lock S2153

Installed/Permanent Cover
Đế được giữ bởi bezel của switch
Lắp cố định trên panel
Nút tối đa khoảng Ø40mm
Phù hợp vị trí cần trang bị cover lâu dài

Master Lock S2151

Removable Push Button and Rotary Switch Cover
Thiết kế nắp tháo rời
Có thể sử dụng với các loại install base phù hợp
Chứa nút lớn hơn, đến khoảng Ø50mm
Linh hoạt khi cần một cover phục vụ nhiều vị trí có đế tương thích

Vì vậy:

Muốn cover cố định tại từng nút → S2153

Muốn nắp tháo rời, linh hoạt giữa nhiều vị trí → kiểm tra S2151

S2153 Khác 496B Như Thế Nào?

Cả hai đều thuộc nhóm bảo vệ công tắc nhưng vị trí sử dụng khác nhau.

Master Lock S2153

Push Button
Rotary Switch
Lắp trên bảng điều khiển/panel
Switch Ø22,5mm hoặc Ø30,5mm
Nắp trong suốt

Master Lock 496B

Wall Switch
Toggle Switch
Decora™/Paddle Switch
Dùng cho công tắc điện gắn tường

Do đó, 496B không phải sản phẩm thay thế trực tiếp cho S2153.

Vì Sao S2153 Phù Hợp Với Bảng Điều Khiển Máy?

Trên dây chuyền sản xuất, bảng điều khiển có thể chứa nhiều nút và selector đặt gần nhau.

Nếu cần kiểm soát một nút cụ thể, thiết bị quá lớn có thể ảnh hưởng đến những bộ điều khiển xung quanh.

S2153 tập trung trực tiếp vào từng switch.

Thiết kế trong suốt cũng giúp kỹ thuật viên nhận biết nút đang được bảo vệ mà không phải mở nắp để kiểm tra nhãn.

Điều này phù hợp với:

Tủ điều khiển máy
Bảng điều khiển dây chuyền
Panel sản xuất
Máy đóng gói
Máy gia công
Hệ thống băng tải
Khu vực có selector switch
Vị trí cần hạn chế thao tác ngoài ý muốn

Khả năng tương thích cuối cùng vẫn cần kiểm tra theo kích thước switch thực tế.

Khi Nào Nên Chọn Master Lock S2153?

S2153 đáng cân nhắc khi:

Có Push Button cần kiểm soát thao tác
Có Rotary Switch cần bảo vệ
Switch có đường kính 22,5mm hoặc 30,5mm
Nút không vượt quá Ø40 × cao khoảng 44–45mm
Muốn lắp cover cố định trên panel
Cần nhìn thấy nhãn phía dưới nắp
Vị trí thường xuyên cần kiểm soát thao tác
Muốn kết hợp Safety Padlock
Đang chuẩn hóa thiết bị an toàn trên bảng điều khiển máy

Nếu doanh nghiệp cần nắp có thể tháo rời và sử dụng linh hoạt ở nhiều vị trí, nên so sánh thêm S2151.

Câu Hỏi Thường Gặp Về Master Lock S2153

Master Lock S2153 dùng để làm gì?

S2153 là nắp bảo vệ lắp cố định nhằm hạn chế việc tiếp cận Push Button hoặc Rotary Switch trên bảng điều khiển.

S2153 dùng được cho nút bao nhiêu mm?

Sản phẩm phù hợp switch Ø22,5mm và Ø30,5mm, đồng thời chứa được nút tối đa khoảng Ø40mm và cao 44–45mm.

S2153 chỉ dùng cho nút nhấn phải không?

Không. Master Lock thiết kế S2153 cho cả Push Button và Rotary Switch.

Nắp có nhìn xuyên qua được không?

Có. Đế và nắp trong suốt giúp người sử dụng nhìn thấy nameplate, nhãn và bộ điều khiển bên trong.

S2153 có tháo ra sau mỗi lần sử dụng không?

Không cần. Đây là phiên bản Installed Cover, phần đế được lắp cố định trên panel.

S2153 và S2151 khác nhau ở đâu?

S2153 là phiên bản lắp cố định. S2151 là phiên bản Removable, phù hợp khi cần tháo nắp hoặc sử dụng với nhiều base tương thích.

Có cần thêm Safety Padlock không?

Nếu cấu hình sử dụng yêu cầu khóa nắp, cần sử dụng Safety Padlock có gọng tương thích. S2153 chấp nhận gọng đến khoảng 7mm.

Khóa S2153 có nghĩa là máy đã được cô lập hoàn toàn không?

Không nên hiểu như vậy. S2153 kiểm soát việc tiếp cận một nút hoặc công tắc. Nếu công việc yêu cầu Lockout/Tagout, các nguồn năng lượng nguy hiểm vẫn phải được xác định, cô lập và xác minh theo quy trình của doanh nghiệp.

Nắp Khóa Nút Nhấn Master Lock S2153 Tại MT Safety

Master Lock S2153 là giải pháp phù hợp cho các bảng điều khiển có Push Button hoặc Rotary Switch cần hạn chế thao tác ngoài ý muốn.

Thiết kế lắp cố định giúp doanh nghiệp duy trì cover ngay tại từng vị trí điều khiển, trong khi thân ABS trong suốt cho phép quan sát nhãn và trạng thái bên trong mà không cần mở nắp.

Khi lựa chọn S2153, MT Safety khuyến nghị kiểm tra đường kính switch, đường kính nút, chiều cao nút và không gian xung quanh panel trước khi triển khai số lượng lớn.
