Thiết bị khóa ngắt mạch thu nhỏ MasterLock S3822

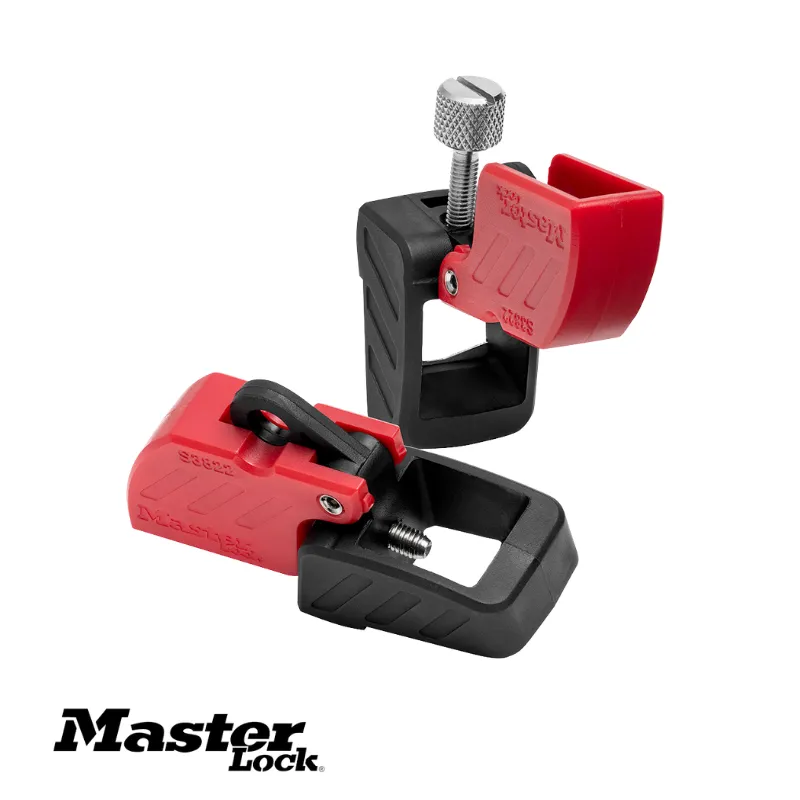

Thiết Bị Khóa Cầu Dao MCCB Master Lock S3822 Grip Tight PlusMaster Lock S3822 Grip Tight™ Plus là thiết bị khóa an toàn dành cho cầu dao dạng khối MCCB (Molded Case Circuit Breaker) 480/600V, sử dụng trong quy trình Lockout/Tagout – LOTO để hỗ trợ ngăn cầu dao bị chuyển trở lại vị trí ON trong quá trình bảo trì, sửa chữa hoặc kiểm tra hệ thống điện.S3822 có thiết kế một khối nhỏ gọn, cơ cấu siết bằng vít lớn và lưỡi kẹp bằng thép không gỉ. Điểm đáng chú ý là fixed cleat được tích hợp cố định để tạo thêm chặn cơ học, hạn chế chuyển động của tay gạt về vị trí đóng điện. Thiết bị có thể lắp đặt bằng tay mà không bắt buộc sử dụng dụng cụ.

Thông Tin Sản Phẩm- Tên sản phẩm: Thiết Bị Khóa Cầu Dao MCCB Master Lock S3822 Grip Tight Plus- Thương hiệu: Master Lock- Model: S3822- Dòng: Grip Tight™ Plus- Loại: Thiết bị khóa cầu dao / Circuit Breaker Lockout- Loại cầu dao: Molded Case Circuit Breaker – MCCB- Điện áp ứng dụng: 480/600V- Màu sắc: Đỏ/đen- Kích thước: Khoảng 75,44 × 26,16 × 43,69 mm- Trọng lượng: Khoảng 1,6 oz (~45 g)- Vật liệu chính: Thân nylon đen, vỏ PC/ABS đỏ, vít và blade bằng thép không gỉ- Ứng dụng: Lockout/Tagout, bảo trì điện, nhà máy, tủ điện, dây chuyền sản xuất và hệ thống công nghiệp- Tính năng nổi bật: Dành cho MCCB 480/600V, Grip Tight Plus bám chắc tay gạt, fixed cleat tăng khả năng chặn cơ học, vít lớn dễ siết, không bắt buộc dùng dụng cụ, thiết kế một khối nhỏ gọn, tương thích nhiều hình dạng tay gạt MCCB.

Đặc Điểm Nổi Bật Của Master Lock S3822- Thiết Kế Riêng Cho MCCB 480/600VĐiểm cần hiểu đúng nhất về S3822 là loại cầu dao mà thiết bị hướng đến. Master Lock xác định sản phẩm dành cho: Molded Case Circuit Breakers – 480/600V.Vì vậy, S3822 phù hợp với các MCCB thường gặp trong hệ thống phân phối điện công nghiệp, nhà máy và tủ điện.- Grip Tight Plus Giữ Chặt Tay GạtS3822 sử dụng cơ cấu Grip Tight™ Plus để cố định thiết bị vào tay gạt của circuit breaker. Vít siết bằng thép không gỉ kết hợp với blade cong tạo lực bám lên tay gạt, giúp thiết bị duy trì vị trí sau khi lắp. Vít có bề mặt lớn, tạo độ bám khi xoay bằng tay; trên vít cũng có rãnh để sử dụng tua vít khi cần điều chỉnh thêm. Thiết kế này giúp thao tác khóa tương đối trực quan trong quá trình thực hiện LOTO.- Fixed Cleat Tăng Khả Năng Chặn Cơ HọcĐây là chi tiết riêng đáng chú ý của S3822. Master Lock trang bị một cleat cố định nhằm tạo thêm khả năng chặn vật lý, hạn chế tay gạt circuit breaker di chuyển trở lại vị trí ON.Nói đơn giản, thiết bị không chỉ bám vào tay gạt mà còn có thêm cấu trúc hỗ trợ chặn chuyển động đóng điện.- Không Bắt Buộc Dùng Dụng Cụ Khi LắpS3822 được Master Lock thiết kế để không yêu cầu dụng cụ khi lắp đặt thông thường.Người sử dụng đặt thiết bị đúng vị trí trên tay gạt MCCB rồi siết thumbscrew để cố định. Rãnh tua vít trên vít siết là lựa chọn hỗ trợ điều chỉnh, không có nghĩa người dùng bắt buộc phải mang dụng cụ để lắp thiết bị.Điều này thuận tiện cho đội bảo trì phải thực hiện LOTO tại nhiều tủ điện khác nhau trong nhà máy.- Thiết Kế Một Khối Nhỏ GọnMaster Lock sử dụng cấu trúc lightweight, one-piece design cho S3822.Kích thước được hãng công bố khoảng: Dài 75,44 mm × rộng 26,16 mm × cao 43,69 mm. Kích thước nhỏ giúp kỹ thuật viên dễ mang theo nhiều thiết bị LOTO trong túi hoặc bộ kit bảo trì.

S3821, S3822 Và S3823 Khác Nhau Thế Nào?Ba model nhìn khá giống nhau nhưng được Master Lock thiết kế cho các nhóm circuit breaker khác nhau.- Master Lock S3821 → Miniature Circuit Breaker 120/240V- Master Lock S3822 → Molded Case Circuit Breaker 480/600V- Master Lock S3823 → Circuit Breaker 480/600V có tay gạt oversized.Riêng S3822 sử dụng fixed cleat, trong khi S3823 có fold-down cleat để hỗ trợ các tay gạt kích thước lớn.Do đó không nên chọn thiết bị chỉ dựa trên điện áp. Loại breaker + kích thước/hình dạng tay gạt mới là yếu tố cần đối chiếu.

Master Lock S3822 Được Dùng Để Làm Gì?S3822 là một thành phần trong quy trình Lockout/Tagout (LOTO).Trong quá trình bảo trì máy móc hoặc hệ thống điện, thiết bị được sử dụng để khóa circuit breaker ở trạng thái cách ly phù hợp, sau đó kết hợp với ổ khóa an toàn LOTO và thẻ cảnh báo theo quy trình của doanh nghiệp.Mục tiêu là hạn chế việc một người khác vô tình thao tác cầu dao trong lúc nhân viên bảo trì vẫn đang làm việc trên hệ thống.Vì vậy, không nên xem S3822 như một “ổ khóa điện” độc lập. Nó là circuit breaker lockout device và thường được sử dụng như một phần của hệ thống kiểm soát năng lượng nguy hiểm.

Ứng Dụng Thực TếMaster Lock S3822 phù hợp cho các chương trình LOTO tại nhà máy sản xuất, phòng điện, tủ phân phối điện công nghiệp, dây chuyền máy móc, khu vực bảo trì và các cơ sở sử dụng MCCB tương thích. Master Lock xếp sản phẩm trong nhóm Lockout Tagout và Safety Lockout/Tagout.Với doanh nghiệp đang xây dựng bộ LOTO, S3822 nên được lựa chọn dựa trên danh sách MCCB thực tế đang có trong nhà máy thay vì mua một model duy nhất cho toàn bộ tủ điện.

Ưu Điểm Của Master Lock S3822- Đúng cho MCCB: Thiết kế cho Molded Case Circuit Breakers 480/600V.- Grip Tight Plus: Cơ cấu kẹp giúp thiết bị bám chắc vào tay gạt.- Fixed Cleat: Tạo thêm khả năng chặn cơ học để hạn chế chuyển động về ON.- Lắp nhanh: Không bắt buộc sử dụng dụng cụ trong thao tác lắp thông thường.- Vít siết lớn: Dễ cầm và điều chỉnh bằng tay.- Thiết kế một khối: Nhỏ gọn, nhẹ và thuận tiện mang theo.- Khả năng tương thích rộng: Master Lock đã xác minh nhiều MCCB phổ biến từ ABB, Eaton, GE, Schneider Electric và Siemens.

Hướng Dẫn Sử Dụng- Trước khi sử dụng, cần xác định chính xác loại MCCB và kiểm tra khả năng tương thích của tay gạt với S3822.- Đặt thiết bị lên tay gạt breaker ở vị trí khóa theo quy trình LOTO của doanh nghiệp, sau đó siết thumbscrew để blade giữ chắc tay gạt. Kiểm tra fixed cleat đã tạo vị trí chặn phù hợp rồi lắp ổ khóa an toàn LOTO.- Sau khi khóa, cần kiểm tra lại thiết bị trước khi bắt đầu công việc bảo trì.- Quan trọng: S3822 chỉ là một thành phần của quy trình LOTO. Việc cô lập, xác minh trạng thái không năng lượng và mở khóa phải tuân theo quy trình an toàn điện/LOTO của đơn vị.

Câu Hỏi Thường Gặp- Master Lock S3822 dùng cho MCB hay MCCB?MCCB. Master Lock xác định S3822 dành cho Molded Case Circuit Breakers 480/600V. Nếu cần thiết bị cho miniature circuit breaker 120/240V, model trong cùng dòng là S3821.- S3822 có cần dùng tua vít để lắp không?Không bắt buộc. Master Lock thiết kế S3822 để lắp không cần dụng cụ. Thumbscrew vẫn có rãnh để dùng tua vít nếu cần hỗ trợ điều chỉnh.- S3822 có khóa được MCCB Schneider không?Có một số model đã được Master Lock xác minh tương thích, bao gồm các dòng thuộc PowerPact và một số frame khác của Schneider Electric/Square D. Tuy nhiên cần kiểm tra đúng model MCCB trong Fitment Guide trước khi chọn.- S3822 có dùng cho MCCB ABB không?Có nhiều model ABB đã được xác minh, chẳng hạn các dòng thuộc SACE Formula, Tmax và SACE Tmax XT. Khả năng tương thích vẫn nên đối chiếu theo model cụ thể.- S3822 khác S3823 như thế nào?Cả hai đều hướng đến breaker 480/600V nhưng S3822 dành cho molded case circuit breakers thông thường, còn S3823 dành cho breaker có oversized handle. S3822 dùng fixed cleat; S3823 sử dụng fold-down cleat.- S3822 có đi kèm ổ khóa không?S3822 là circuit breaker lockout device. Ổ khóa an toàn và thẻ LOTO là các thành phần riêng của hệ thống, trừ khi sản phẩm được bán dưới dạng bộ kit có ghi rõ phụ kiện đi kèm.

Master Lock S3822 Grip Tight Plus phù hợp cho doanh nghiệp cần kiểm soát MCCB 480/600V trong quy trình Lockout/Tagout. Thiết kế Grip Tight, fixed cleat và khả năng tương thích với nhiều dạng tay gạt giúp sản phẩm phù hợp cho các chương trình LOTO trong môi trường công nghiệp.Master Lock S3822 tại MT SafetySản phẩm: Thiết Bị Khóa Cầu Dao MCCB Master Lock S3822Thương hiệu: Master LockModel: S3822Dòng: Grip Tight PlusỨng dụng: MCCB 480/600VMục đích: Lockout/Tagout – LOTO🚚 Giao hàng toàn quốc – hỗ trợ doanh nghiệp, nhà máy, công trình và đội thi công.📦 Hỗ trợ lựa chọn thiết bị LOTO theo loại cầu dao thực tế.
